Bambu Lab PAHT-CF 黑色

Name: Bambu Lab PAHT-CF 黑色
Price: 440.0 HKD

型號 BL0057_175mm_500g

品牌 Bambu Lab

$ 440.00

This combination does not exist.

Add to cart

Bambu Lab PAHT-CF

Bambu Lab PAHT-CF 黑色產品規格

直徑	1.75 毫米
線材淨重	500 g
線軸材質	PC+ABS (耐溫 90°C)
線軸尺寸	直徑: 200 毫米; 高度: 67毫米
列印前乾燥設置	80 ̊C， 8-12 小時 X1 系列列印機熱床 : 90 - 100 °C, 12 h
列印和存儲濕度	< 20% RH （加干燥劑密封）
噴嘴溫度	260 - 290 ̊C
列印板類型	工程列印板、高溫板或紋理 PEI 板
列印板面準備	80 - 100 ̊C
冷卻風扇	0-60 %
列印速度	< 100 毫米/秒
縮回長度	0.8 - 1.4 毫米
縮回速度	20 - 40 毫米/秒
機內溫度	45 - 60 ̊C
最大懸垂角	~70 ̊C
最大橋接長度	40 毫米
支持材料	支持PA/PET

物理特性

密度	1.09 g/cm³
維卡軟化溫度	223 ̊C
熱變形溫度	186 ̊C
熔化溫度	223 ̊C
熔融指數	6.8 ± 0.6 g/10 min

機械性能

拉伸強度	102± 7 MPa
斷裂伸長率	5.8 ± 1.6%
彎曲模量	5460 ± 280 MPa
彎曲強度	151 ± 8 MPa
衝擊強度	40.3 ± 2.5 kJ/m²

Bambu Lab PAHT-CF 黑色

Bambu PAHT-CF是PA12和碳纖維的複合材料。Bambu PAHT-CF 繼承了PA12和高性能碳纖維的低吸水率優勢，具有出色的機械和熱性能，即使在印刷品受潮時也能很好地保持。更高的 Z 軸粘附層和柔韌性使其成為製造工程零件的理想選擇，例如功能原型、加工夾具、注塑模具、夾具和小批量生產零件。

吸水率低

與普通PA-CF相比，吸水率降低50%，

Bambu PAHT-CF即使在高濕度下也能保持出色的機械性能和尺寸穩定性。

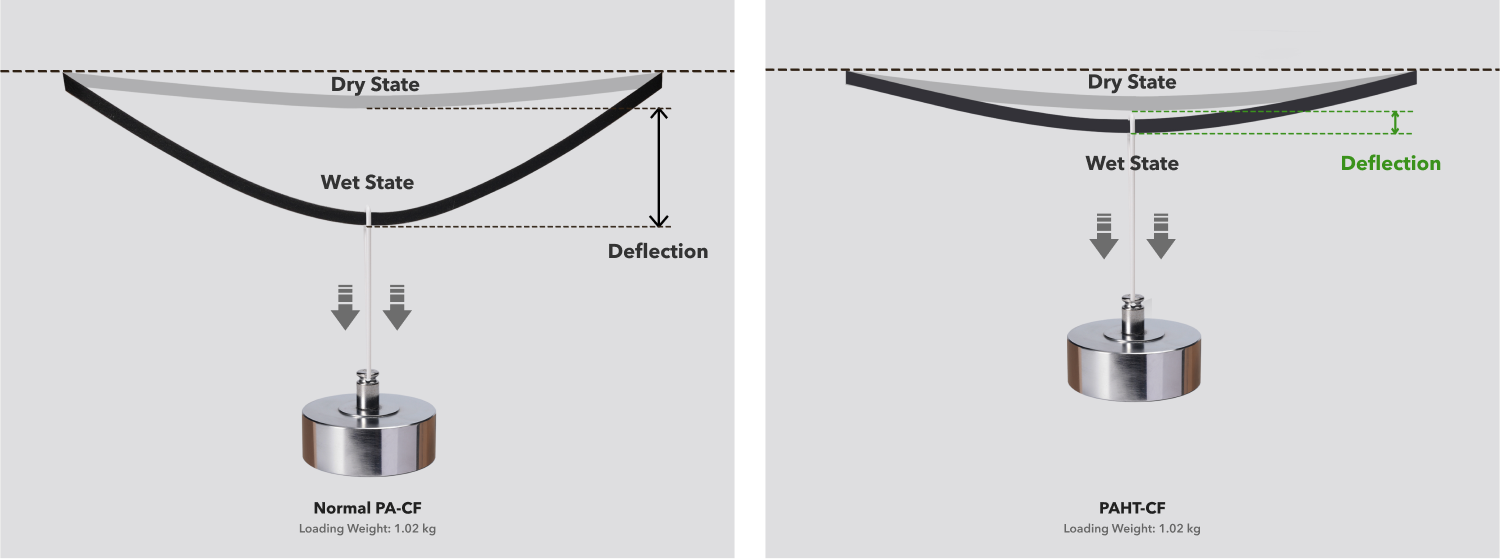

從乾燥到潮濕的變形量

機械性能比較

	一般 PA-CF	PAHT-CF
飽和吸水率/% （ 25 °C， 55% RH ）	1.70	0.88
抗彎強度 - XY/MPa（乾式）	128	125
彎曲強度 - XY/MPa（濕法）	76	115
抗彎強度 - Z/MPa（乾式）	48	61
抗彎強度 - Z/MPa（濕）	34	49
彎曲模組 - XY/MPa（乾式）	4420	4230
彎曲模組 - XY/MPa（濕法）	2210	3640
彎曲模量 - Z/MPa（乾式）	1470	1820
彎曲模量 - Z/MPa（濕法）	770	1480
吸水後力學性能下降率/%	40%-45%	12%-18%

*PA-CF 和 PAHT-CF 都需要在 80 °C 下乾燥 12 小時才能列印。

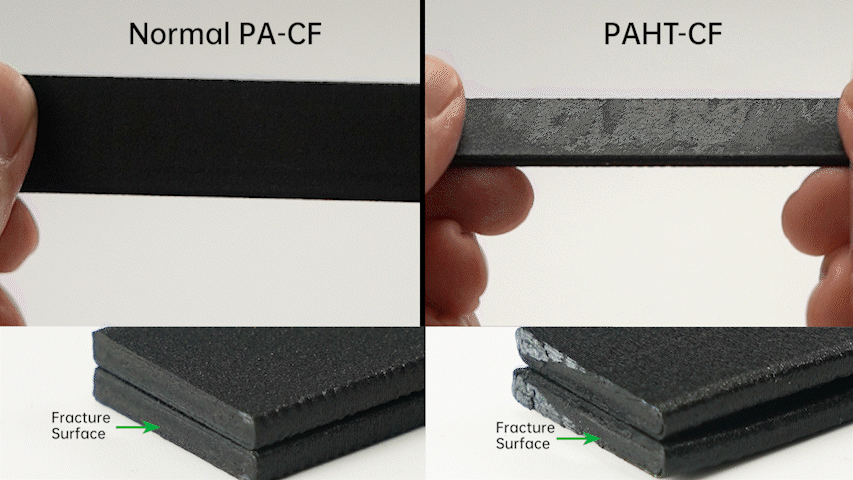

出色的 Z 軸附著力

與普通PA-CF相比，Bambu PAHT-CF在Z層中顯示出更高的附著力，

使其能夠承受高水平的衝擊或應力而不會斷裂或變形。

PA-CF vs. PAHT-CF Z層性能表現比較

	一般 PA-CF	PAHT-CF	改進百分比
抗彎強度 - Z/MPa	48	61	27%
彎曲模量 - Z/MPa	1470	1820	24%
衝擊強度 - Z/（K0/m²）	5.7	13.3	133%

*PA-CF 和 PAHT-CF 都需要在 80 °C 下乾燥 12 小時才能列印。

高抗拉強度

Bambu PAHT-CF旨在滿足各種工業的需求

以及需要高強度和耐久性的工程應用。

Bambu PAHT-CF 的熱變形溫度高達 194°C （0.45MPa）*，使其可用於列印部件可能暴露在高溫下而不會變形或失去強度的應用。

*長期耐溫性與模型本身的結構和使用場景有關。

可重複使用的線軸

Bambu PAHT-CF帶有耐高溫線軸，在乾燥過程中不易變形。延續我們減少塑膠垃圾的理念，線軸也可以與其他 Bambu 筆芯重複使用。

配件相容性

	推薦	不推薦
列印平台	高溫板工程板	低溫列印板
噴嘴	帶硬化鋼噴嘴的軟管（0.6 mm、0.4 mm、0.8 mm）*	帶不鏽鋼噴嘴的軟管（所有尺寸）帶硬化鋼噴嘴的軟管（0.2 mm）
使用膠	膠棒	液體膠

*隨著噴嘴尺寸的增加，堵塞的可能性會降低，但列印品質也會降低。因此，建議使用0.6毫米硬化鋼噴嘴以避免堵塞，同時保持最佳列印品質。

用於智慧列印的RFID

所有列印參數都嵌入在RFID中，可以通過我們的AMS（自動材料系統）讀取。

載入並列印！不再有繁瑣的設置步驟。

參數對比

在 Bambu Filament Guide >> 上瞭解更多不同的線材比較

	PET-CF	PAHT-CF
組成	PET、碳纖維	PA 12等長鏈PA、碳纖維
噴嘴相容性	硬化鋼 0.6 （推薦）， 0.4， 0.8 mm	硬化鋼 0.6 （推薦）， 0.4， 0.8 mm
構建板相容性	工程板、高溫板、紋理PEI板	工程板、高溫板、紋理PEI板m
膠	膠棒/液體膠	膠棒
AMS 相容性	不	是的
列印速度	< 100 毫米/秒	< 100 毫米/秒
韌性（衝擊強度 - XY）	36.0 千焦耳/平方米	57.5 千焦耳/平方米
強度（彎曲強度-XY）	131 MPa	125 MPa
剛度（彎曲模量 - XY）	5320 兆帕	4230 兆帕
層附著力（衝擊強度 - Z）	4.5 千焦耳/平方米帕	13.3 千焦耳/平方米
耐熱性（HDT， 0.45 MPa）	205攝氏度	194°攝氏度
飽和吸水率/% （25 °C，55% RH）	0.37	0.88

列印提示

•乾燥條件：80°C，8小時。PAHT-CF對濕度高度敏感。為了達到最佳的印刷性能，建議在使用前和儲存後進一步乾燥。有關更多詳細資訊，請參閱：WIKI 上的線材乾燥說明。

• Bambu PAHT-CF 在列印過程中對隔熱要求很高，因此不適合與開架式列印機一起使用。

Bambu Lab PAHT-CF 黑色
